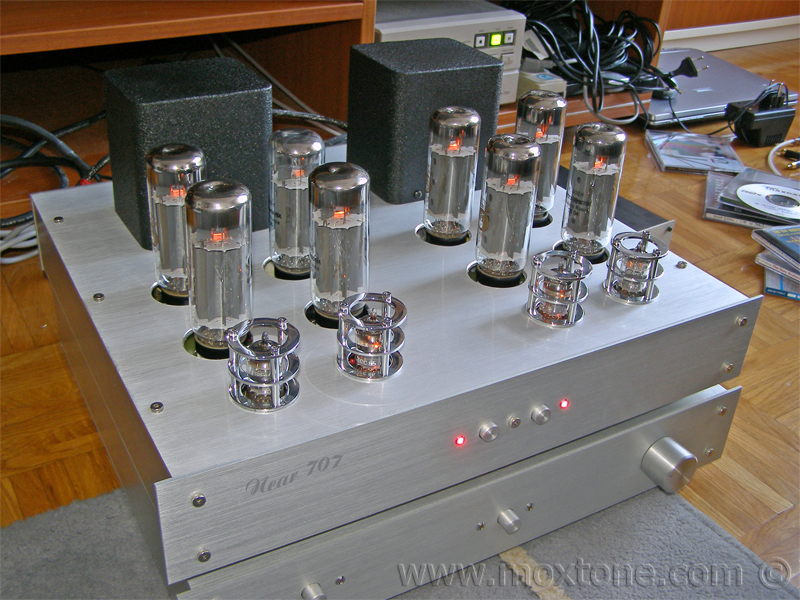

NEAR 707
(17 June 2007)

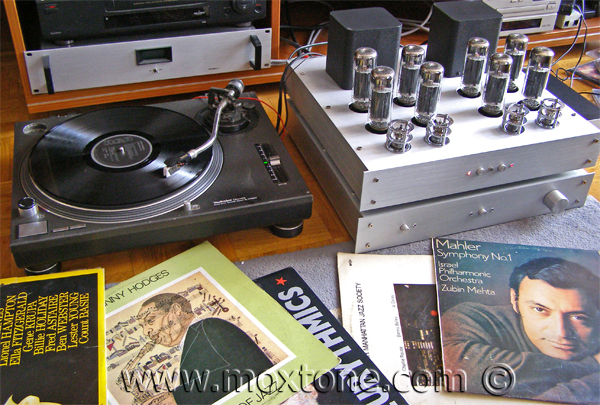

Pored uobičajenog masakra mjernim pilama, kojeg beziznimno prolaze svi uratci Moxtone Laba, kod Neara 707 napamet nam je palo izvesti još jedan zanimljiv opit s Neumannovim studijskim stereo mikrofonom i Marantzovim PMD660 digitalnim snimačem. Naime, zanimalo nas je kako bi naš sustav (Near 707+Slavooy+Tascam CDP+DIY kablovinje vlastite izrade) zvučao kada bismo ga snimili na udaljenosti od 2 metra (na mjestu slušanja, u razini uha) i pri standardnoj glasnoći slušanja (1-2W), bez uporabe ikakvih ekvalizatora i kompresora. Zanimalo nas je mogu li se i u kolikoj mjeri jednom takvom simplističkom metodom drugima prenijeti osnovne karakteristike zvuka sustava. Prosudite sami na temelju snimljenog ulomka. Album je Boilers Big Banda: "Live in ZeKaeM", Aquarius Records. Koncert je snimljen 20. studenog 2004. u dvorani Istra Zagrebačkog kazališta mladih. S omota albuma: "Ovim jazz koncertom bile su obilježene tri značajne obljetnice hrvatske kulture: osam godina od događanja na Trgu bana Jelačića, zahvaljujući kojemu je spašen opstanak Radija 101, deseta obljetnica djelovanja zagrebačkog jazz sastava Boilers Quartet i dvadeseta obljetnica emisije Jazz štand Radija 101." Boilers Big Band: Moanin' Mambo (mp3, 01:15).
A da ne bi bilo prejednostavno, za usporedbu prilažemo i snimku istog glazbenog ulomka pod jednakim uvjetima, ali sa Siemoxom umjesto Neara. Naravno, nama koji ih svakodnevno slušamo, lako je uočiti osnovne razlike u zvuku ova dva pojačala čak i na ovako rudimentarnim snimkama, no vjerujemo da niti većini iskusnih audiofilskih ušiju ovaj zadatak neće predstavljati poseban problem. Siemox Mambo.
Mjerenja

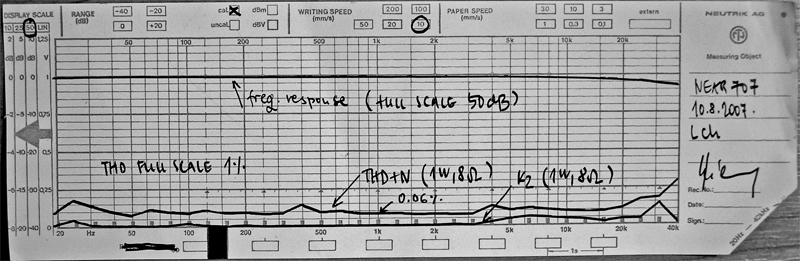

Frekvencijski odziv i THD na 1W/8Ω
(THD na 100Hz = 0,056%; na 1kHz = 0,062%; na 10kHz = 0,075%)

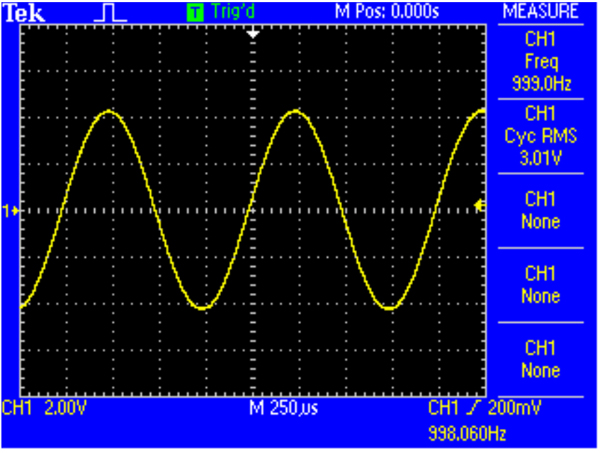

| Izgled izlaznog sinusnog signala za 1kHz/1W/8Ω |  |
 |
||||

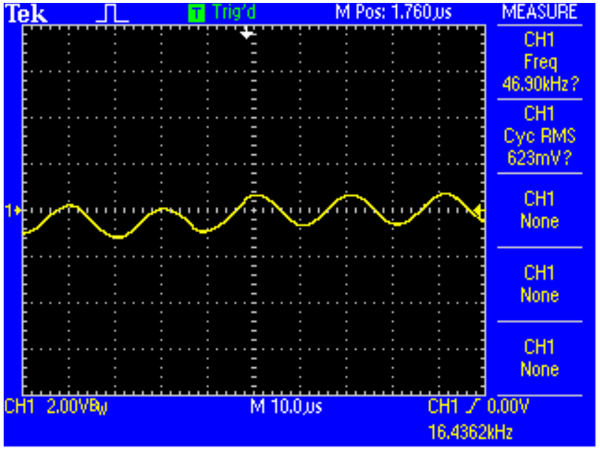

THD produkti za 1kHz na 1W/8Ω (nije u mjerilu) |
 |
|||||

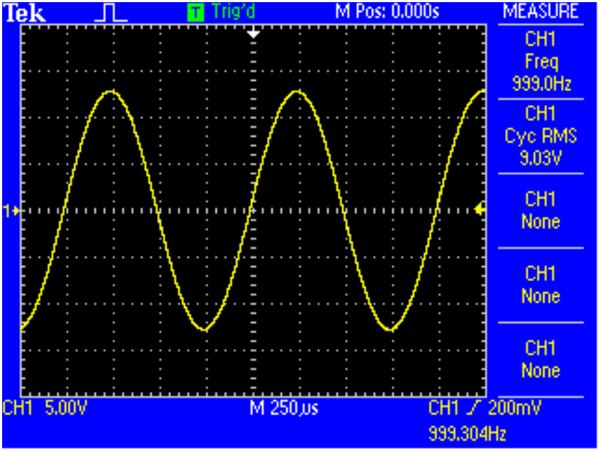

Izgled izlaznog sinusnog signala za 1kHz/10W/8Ω |
 |
|||||

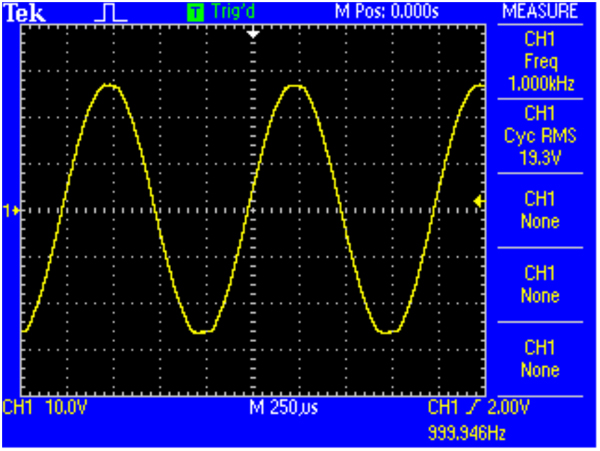

Izgled izlaznog sinusnog signala za 1kHz/46W/8Ω |
 |
|||||
 |
 |
 |
 |
 |
||

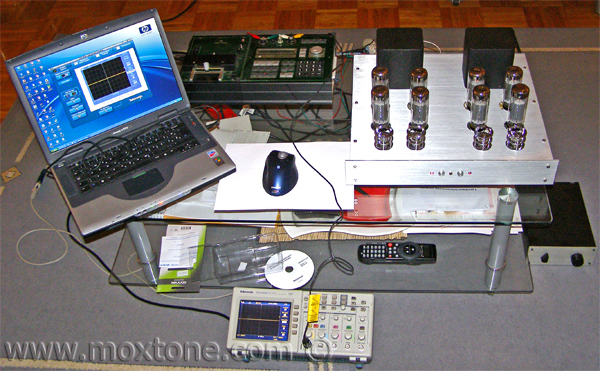

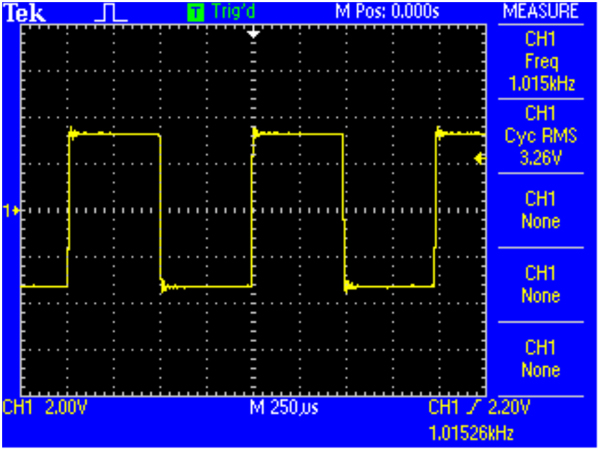

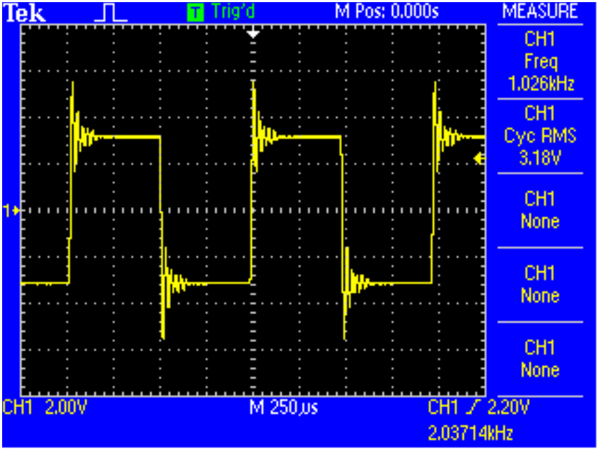

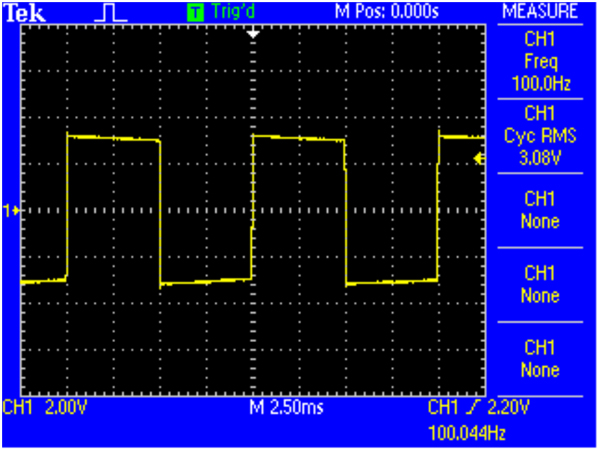

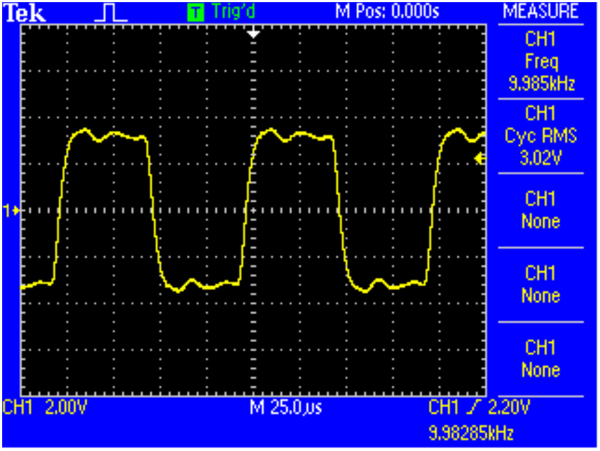

| Izgled izlaznog pravokutnog signala za 100Hz/1W/8Ω | Izgled izlaznog pravokutnog signala za 1kHz/1W/8Ω | Izgled izlaznog pravokutnog signala za 1kHz/1W/8Ω +2,2µF | Izgled izlaznog pravokutnog signala za 10kHz/1W/8Ω | Mjerni set: Neutrik Analyzer 3337, osciloskop Tektronix TDS 2024 | ||
Specifikacije
| Topologija | push-pull (protutaktno) cijevno pojačalo u AB klasi |
| Izlazna snaga | 45W/8Ω |
| THD (pri 1W/8Ω/1kHz) | 0,06% |
| IMD (pri 1W/8Ω/1kHz) | 0,065% (IMD-2 SMPTE) |
| Frekvencijski opseg (±1dB pri 1W/8Ω) | 20Hz-20kHz |
| Damping faktor (na 100Hz za Z=8Ω) | >25 |
| Maks. izlazni napon | 19VRMS |
 |

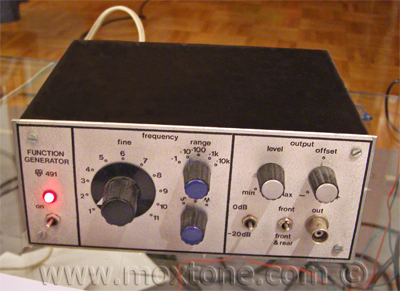

DIY generator signala vlastitog dizajna i izrade (travanj, 1991.) Mjerenja originalnog EAR-a 890 za usporedbu možete pronaći na stranicama Stereophilea. |

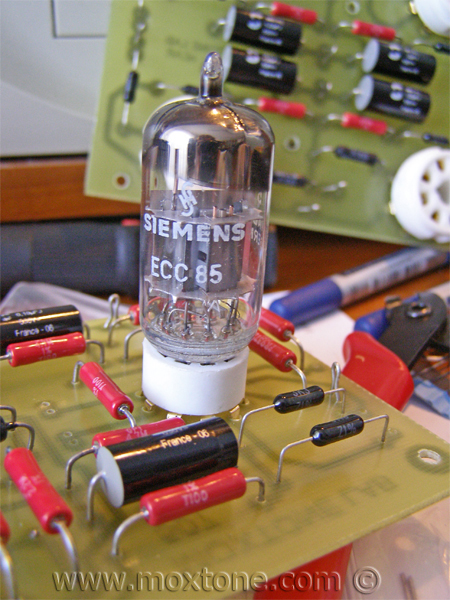

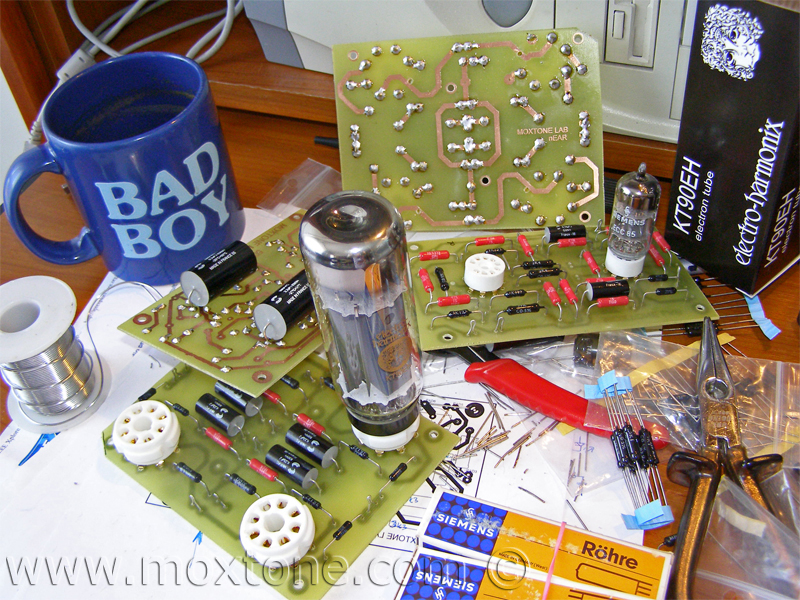

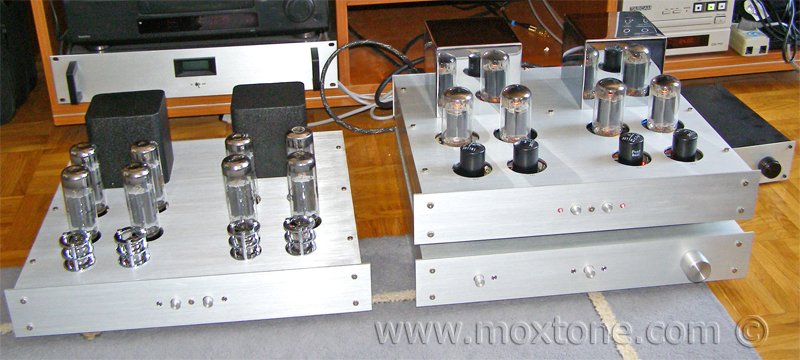

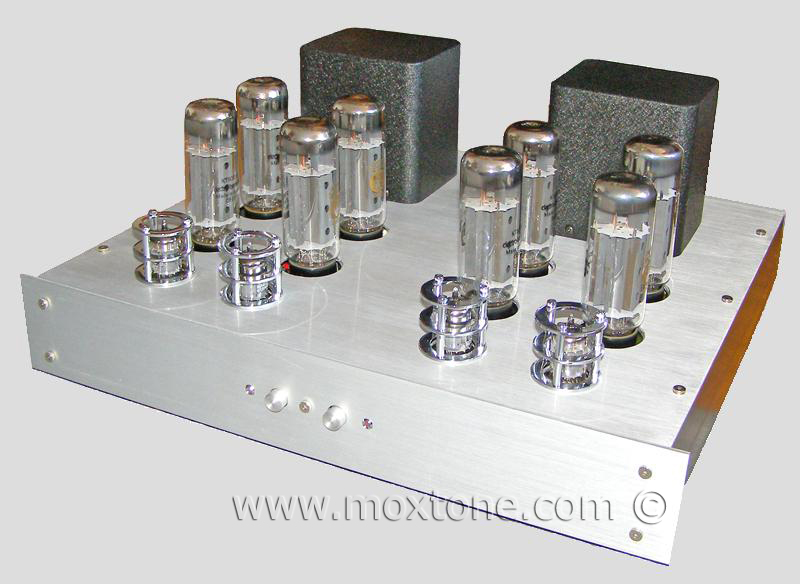

Galerija
