ZZEENN MREŽNI KABEL
(January 1, 2006)
Key words: power supply cord, multistrand Litz wire, Euro connector, heatshrink sleeving, shuko plug, insulation, wire twisting, shielding, ferrite beads, grounding, EMI filtering.

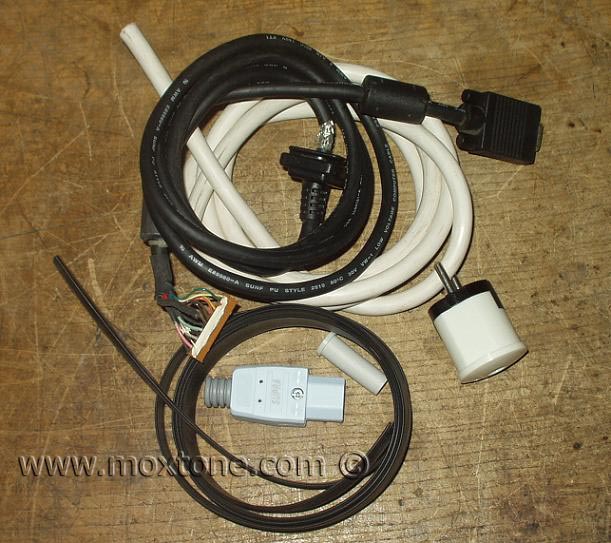

Ovaj projekt prikazuje izradu kvalitetnog mrežnog kabela, koristeći materijal dostupan na našem tržištu i/ili materijal koji Vam se već nalazi negdje po ladicama. Sav materijal prikazan je na slici 1 te uključuje:
- licnasti kabel 3x2,5kv duljine 1,5m
- stari VGA kabel (uzet od neispravnog VGA monitora)
- termobužir promjera 12 do 15mm, duljine 1,5m
- euro konektor - muški utikač (shuko).
Slika 1
Najveći je problem kako naći kvalitetan euro konektor. Oni koji se prodaju po domaćim trgovinama elektromaterijala uglavnom su kineske proizvodnje i vrlo loše kvalitete. Ja sam odabrao nešto skuplji konektor firme Supra, koji se može nabaviti u nas po cijeni koja ne prelazi 100kn. Ostali se materijal može pronaći bez većih problema.

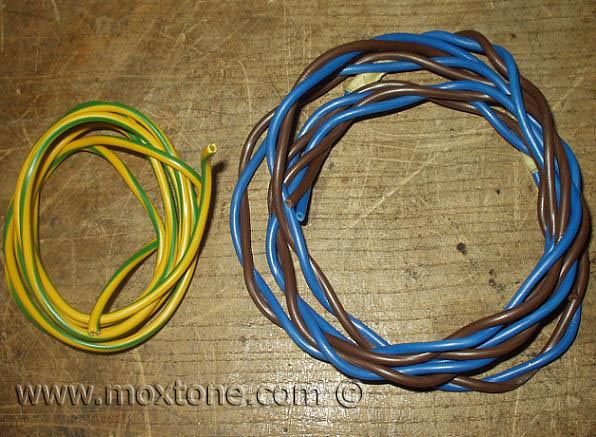

Prvi je korak skidanje plastične vanjske izolacije s licnastog kabela. Zatim odvojimo žuto-zelenu žicu te plavu i smeđu upredemo zajedno, kao što je prikazano na slici 2.
Slika 2

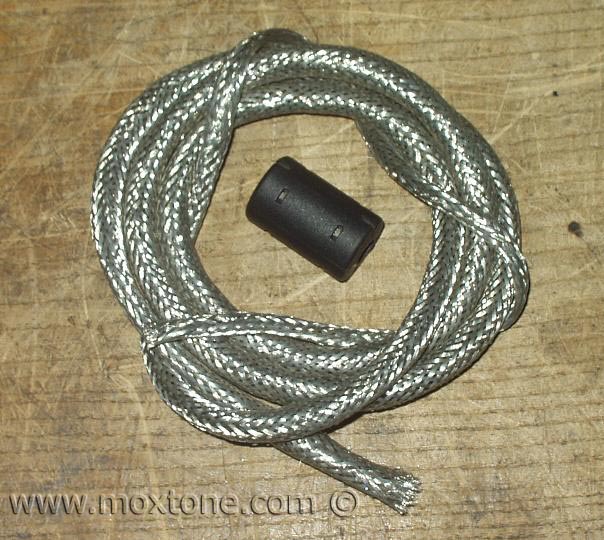

Sljedeći je korak skidanje crne izolacije s VGA kabela te odvajanje oklopa i feritnog prstena od ostatka (slika 3). Ostatak žica ne treba nam za izradu strujnog kabela, ali može poslužiti za izradu nekog pristojnog interkonekta ili s/pdif kabela, što će biti opisano u drugom projektu.
Slika 3

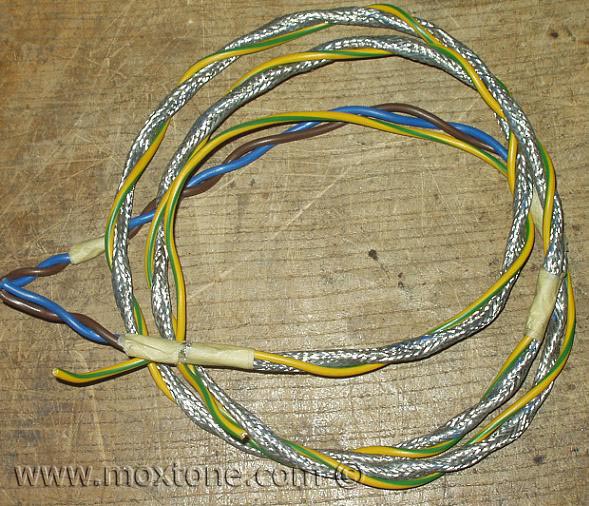

Na upredenu crnu i plavu žicu navučemo oklop i na tako oklopljeni kabel upredemo žuto-zelenu žicu (slika 4). Na taj način dobili smo oklopljene žice kroz koje prolazi struja te od njih izoliranu, zaštitnu žuto-zelenu žicu.
Slika 4

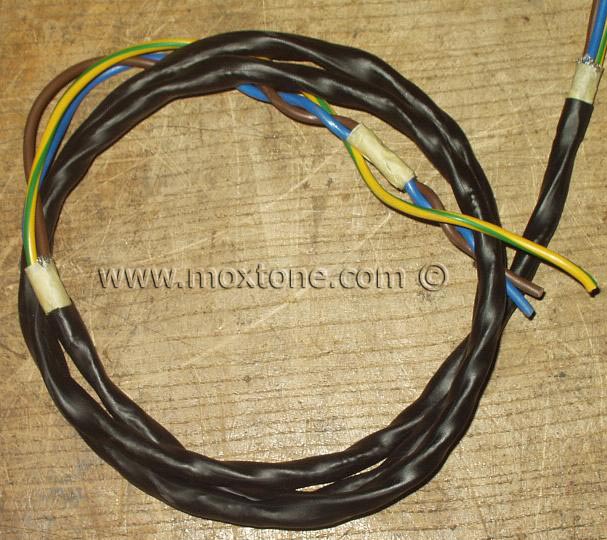

Na tako složen kabel navučemo termobužir i stisnemo ga pomoću fena. Ako se termobužir teško navlači, kao pomoć pri uvlačenju treba koristiti neku tvrdu žicu (slika 5).
Slika 5

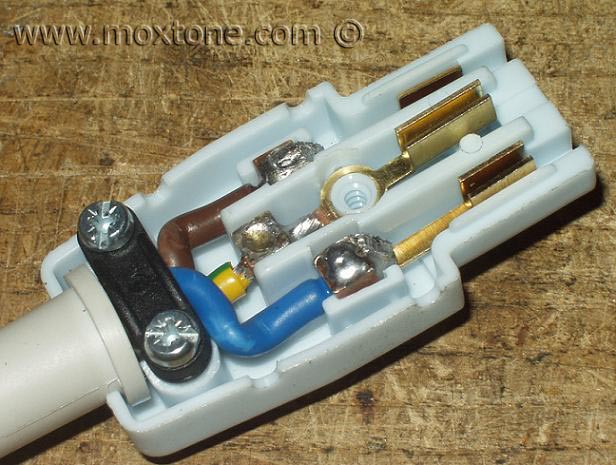

Sada na jednoj strani navučemo feritni prsten (potrebno je očistiti ostatke plastike unutar prstena). Na tu ćemo stranu postaviti euro-konektor i na toj strani nećemo spojiti oklop (slika 6).
Slika 6

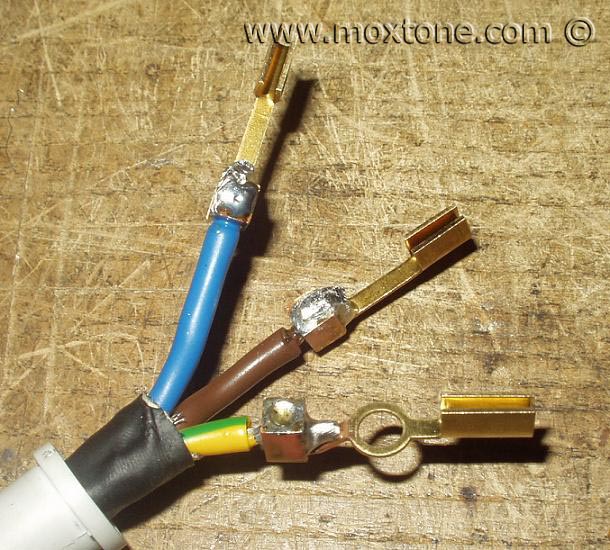

Iz euro konektora izvadimo spojne konektore te na njih zalemimo žice (slika 7), koje smo prethodno odrezali na potrebnu mjeru.
Slika 7

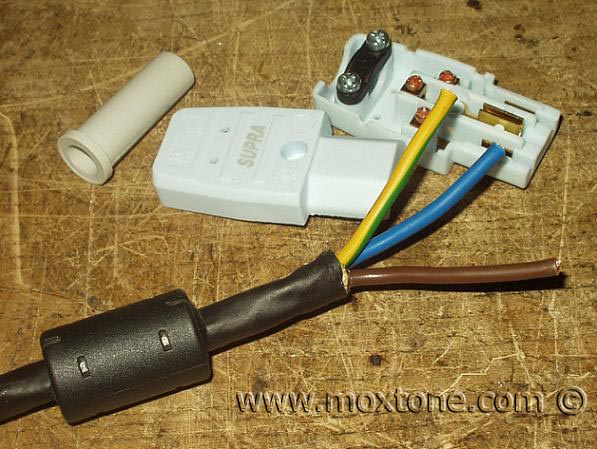

Vratimo spojne konektore u euro konektor, pričvrstimo dosjed kabela i zatvorimo konektor (slika 8).
Slika 8

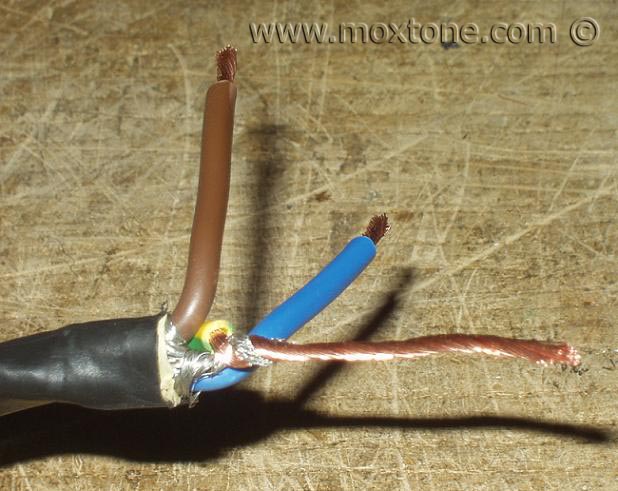

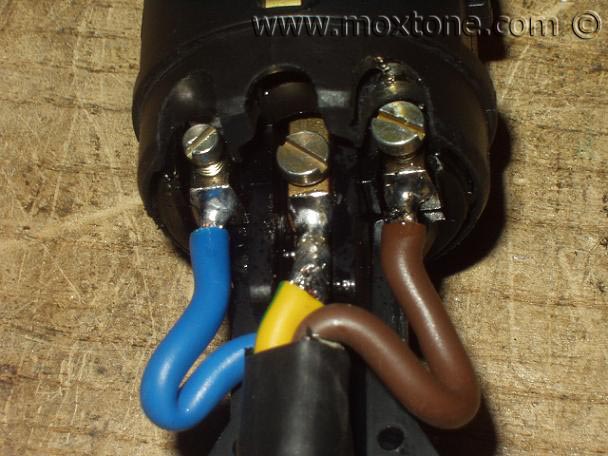

Na drugoj strani kabela montiramo utikač. Na toj strani, oklop kabela spojen je na kontakt uzemljenja. Sa žuto-zelene žice skinemo izolaciju i upredemo je s oklopom kabela (slika 9). Žice dobro ufrčemo i pričvrstimo u dosjede utikača pomoću vijaka te ih nakon toga još i dodatno zalemimo, po mogućnosti nešto jačom lemilicom (slika 10). Kabel pričvrstimo za tijelo utikača i zatvorimo utikač.
Slika 9
Slika 10

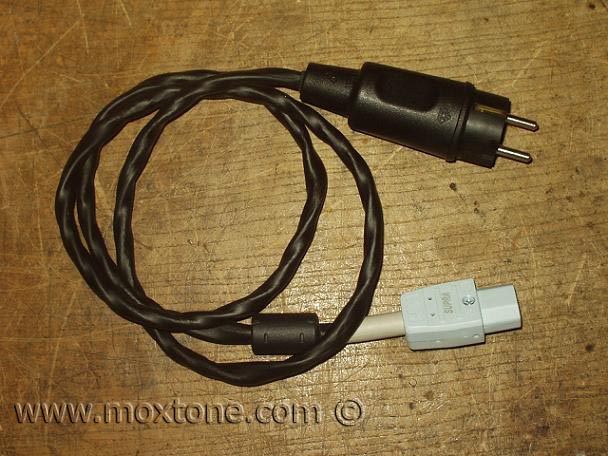

Kabel koji smo izradili na ovaj način ima sljedeće prednosti pred gotovim kabelima koji se isporučuju uz uređaje ili kupuju već gotovi:
- kabel je oklopljen pa je smanjeno isijavanje EM smetnji;
- optimiziran je spoj oklopa;
- zaštitno uzemljenje (žuto-zelena žica) elektromagnetski je izolirano od žica kroz koje teče struja;
- debljina kabela je povećana (smanjen je otpor kabela);
- uvedeno je osnovno EMI filtriranje pomoću feritnog prstena.
Što se tiče slušnog dojma ovoga kabela, njegovo uvođenje u audio sustav rezultira vrlo primjetnim pomacima nabolje u odnosu na tvorničke kabele, pogotovu kada se koristi za napajanje pojačala. Uostalom, uz upute koje ste upravo pročitali, s lakoćom se možete u to i sami uvjeriti. ;)
